ПОЛУсамоделен капак с осветление

[kratun]

Вярно, че можеше да не отварям нова тема и дано да не дразня някого. Първо ще прецените, колко е полезно написаното от мен и после ще го преместите, където трябва.

В статията "Ще лепя аквариум, искате ли снимки" съм описал подробно аквариума, който сглобих. За него ми трябва капак. Реших, че аквариумът ми ще има стъклени капаци на 4 см над нивото на водата и затова избрах 9 мм ПДЧ за материал, от който да направя декоративния капак. Надявам се да няма много изпарения над стъклото, които да изметнат дългата хоризонтална плоскост.
Капакът е с размери 1220/420/155 мм (Д/Ш/В) и ще обвива аквариум 1200/400 (Д/Ш). Така изглежда без монтирано осветление:

ПОЛУсамоделен капак с осветление

Горната поскост е закрепена с обикновени ламаринени панти, които може и да корозират след време, но ... ще видим. Задържащите механизми са пневматични амортисьори, които плавно разтварят капака до най-горната му точка и бавно го спускат. Използвам такива, защото не би трябвало да им влияе влагата и да предпазят луминисцентните тела от излишни сътресения. На този капак трябваше да монтирам осветление. Избрах лампи на СЕРА (1 x blue sky royal и 2 x tropic sun). Двете са по 105 см, а третата 90 см. Размерите им са идеални за вграждане на капак с дължина, като моята. За съжаление, аз не успях да намеря готови тела (нито електронни, нито електромагнитни), които да са за 105 см. пура. Затова, купих три тела от 120 см. на ВИТО и ги изтърбуших. Още в самото начало бях решил, че дроселните тела ще са по-устойчиви, но и ще отделят повече топлина. По тази причина трябваше да им търся място извън аквариума. Хем по-безопасно, хем без топлина и ще имам повече място под капака.

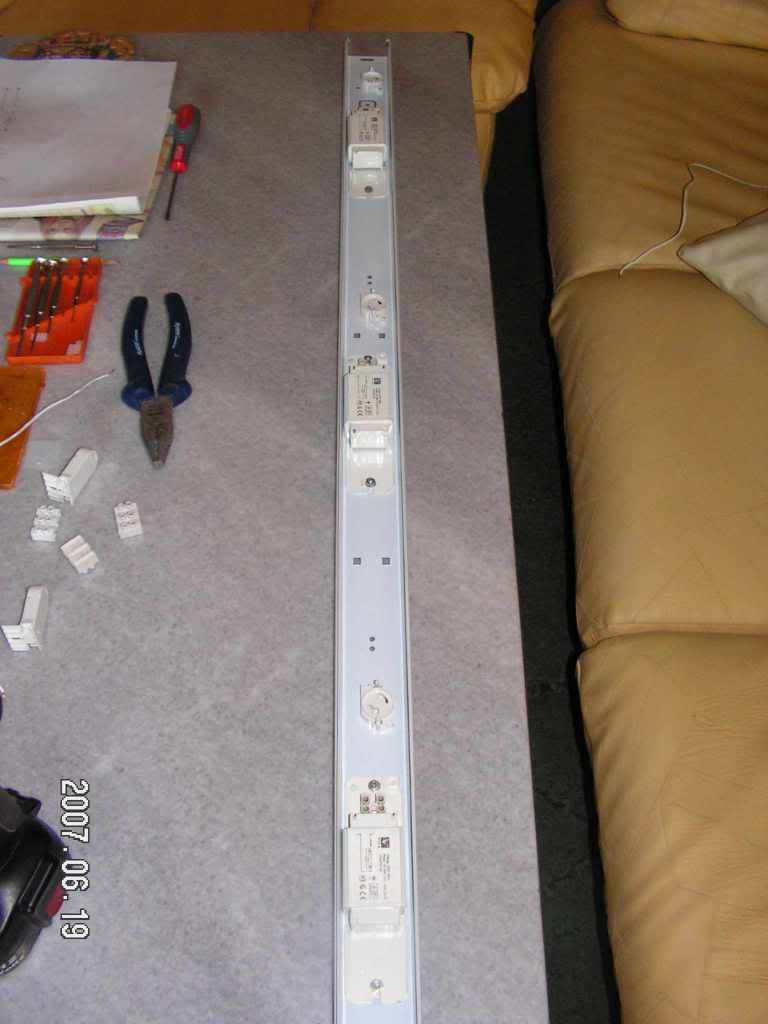

Взех едното изтърбушено тяло и монтирах в него трите дросела. Естествено с нови дупки за монтажа.

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

До всеки дросел залепих със силикон куплунга на стартера.

ПОЛУсамоделен капак с осветление

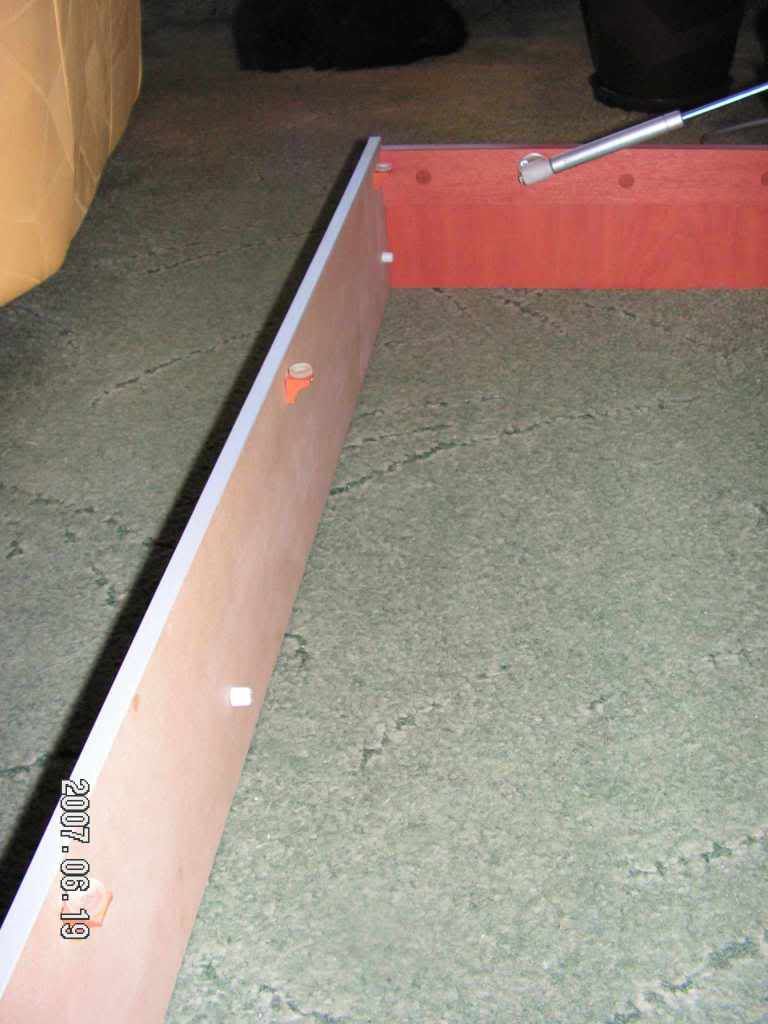

После грабнах капака и залепих само пластмасовите носачи на пурите, но не както бяха в оригиналните тела, а завъртяни на 90 градуса.

ПОЛУсамоделен капак с осветление

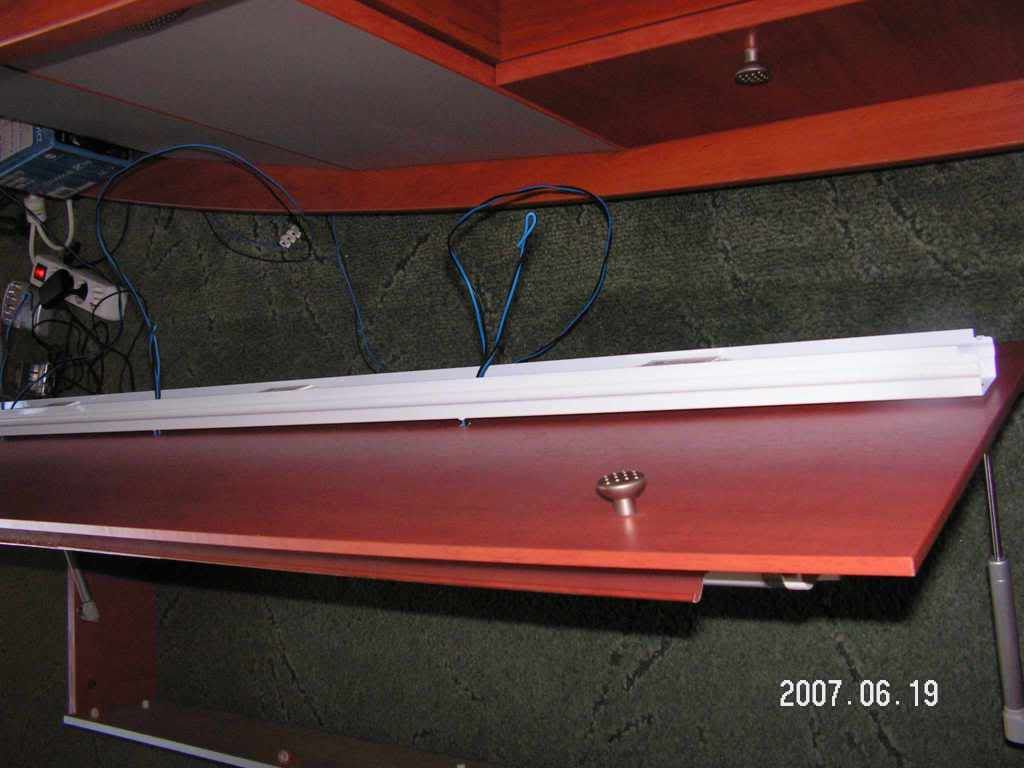

После взех тялото с трите дросела и го захванах върху капака. За да не греят дроселите на плоскостта, ги дистанцирах с четири гумички, които се използват за уплътнения на спирателните кранчета за вода. Те са с дебелина около 5 мм, в диаметър са около 12 мм и имат 4 мм дупка в средата. По този начин се надявам освен по-малката температура, която ще се предава на плоскостта, да намаля и шума от работата на дроселите, както и да използвам ламариненото тяло за ребро, което да не позволи на капака да се изметне. Ето тялото закрепено неподвижно и отделено от горната плоскост.

ПОЛУсамоделен капак с осветление

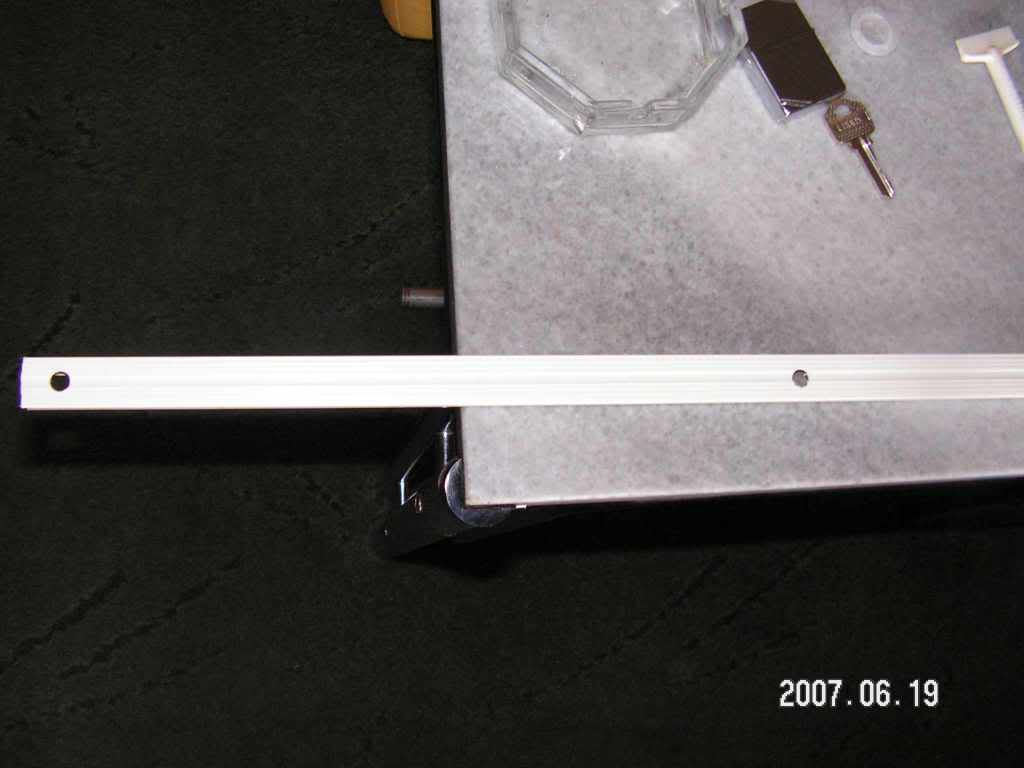

Най-дълго се чудих откъде да минат кабелите межу дроселите и пурите. Ако е отгоре - грозно, ако е отдолу - няма да се вижда ама пак ще ме дразни. Реших да е отдолу, но се сетих, че имам един стар ПВЦ улей от СОТ-аджиите. Намерих го в мазата, срязах го по размер и му направих три дупки по 8 мм всяка. През тези дупки ще минават общо 4 кабела по 0,5 кв.мм за всяка лампа.

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

С помощта на двойнозалепващо тиксо, залепих улея, в който ще поставя кабелаците. После залепих и другите 3 пластмасови носача на пурите и почнах да връзвам карантиите.

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

Всички кабели под капака са вкарани в силиконов маркуч уж за по-сигурно.

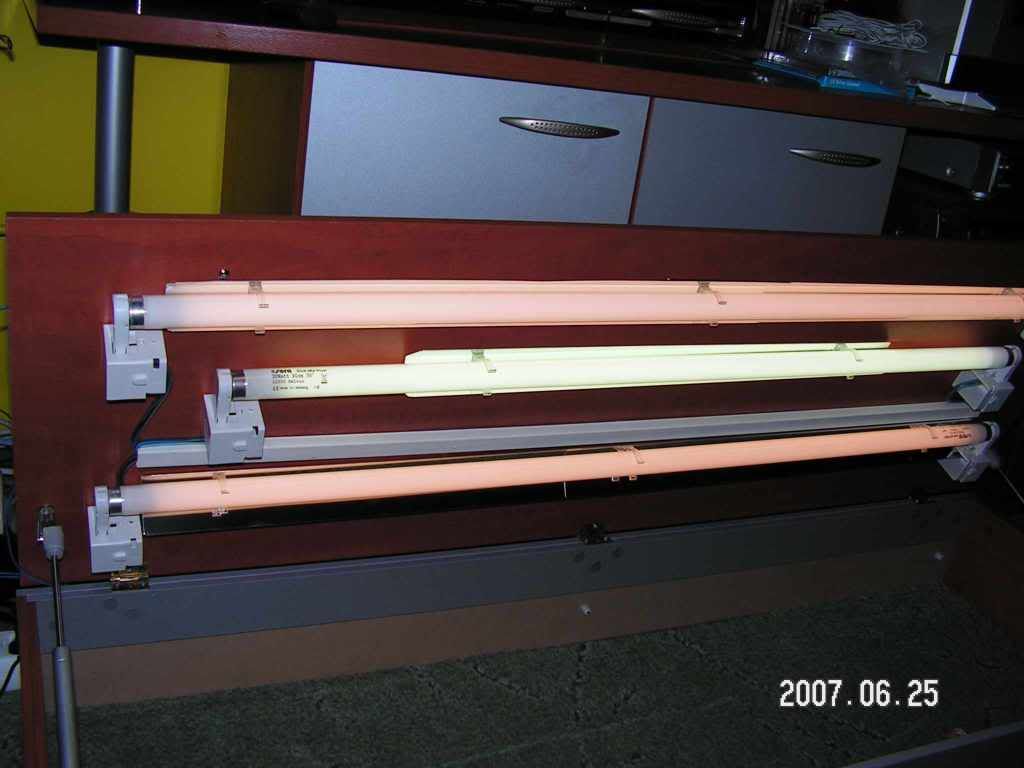

Нямах търпение да видя дали съм уцелил разстоянието между всеки два носача и се оказа, че съм успял. Ето и монтираните лампи.

ПОЛУсамоделен капак с осветление

За утре ми остана да свърша захранването и евентуално да видя как работи простотията, която сглобих.

Целият този сандък ще лежи на обикновени ограничители за рафтове, а хоризонталната плоскост си има силиконови стоперчета в горния край. Умишлено съм оставил фуги между предната сива плоскост и голямата кафява, както и в задния край, където са монтирани пантите. Надявам се оттам да излиза част от топлия въздух между стъклените капаци на аквариума и монтираното осветление.

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

Утре, и ако светне - цена няма да имам.

[zmeq]

Много добре изглежда.
Само не ми е ясно, що не си ползвал електронни баласти?

[kratun]

Много добре изглежда.
Само не ми е ясно, що не си ползвал електронни баласти?

Защото преди време използвах едни китайски и изгоряха на втория месец. А имам едно българско дроселово тяло, което работи безотказно откак бях ученик в 9-ти клас. Все пак са си 21 години работа без проблем, но с малко повечко шум и температура. Както и да е. Това избрах, това пригодих.

[le6o]

Защо не монтира тялото с дроселите от задната страна на капака,или просто няма възможност да е отзад??? Иначе браво за положения труд,искам снимки като запуснеш аквариума

[kratun]

Виж как е поставен гьола. Между него и стената има едва 1,5 см. По тази причина горният капак се отваря не напълно. След като подготвя захранването, тази щуротия (кутията с трите дросела) ще бъде покрита с оригиналната ламаринена плоскост на тялото и ще изглежда по-завършено.

ПОЛУсамоделен капак с осветление

Но това ще стане по-късно.

[kratun]

Докато правя аквариума, ми се наложи да нивелирам поставката му. В единият от дните бях забравил "нивела".
Сетих се, че децата имат едно стъклено топче. В нашия край им казваме "билюрчета". Днес ми свърши идеална работа. Поставих го върху напречната разпънка и очаквах "да тръгне нанякъде". Не тръгна. Значи съм нивелирал коритото перфектно.

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

Късмет на всички ентусиасти!


Не знаех, че латекса на "една фирма" дава такива отблясъци. Не е реклама, просто го забелязах след публикацията на снимката.

[fermer]

Браво добре е станал стандартно изпълнение и аз такъв съм си направил

Откъде взе амортисиорчетата колко струват?




Благодаря за информацията лека вечер

[kratun]

Браво добре е станал стандартно изпълнение и аз такъв съм си направил

Откъде взе амортисиорчетата колко струват?

Амортисьорите са от Силистра. Тъпо, ама е факт, че са с 4 лева по-евтини от няколко варненски магазина. Тук ги взех за 19 лева бройката. Е, вярно е, че са от приятели ама ....

[Тони]

В крайна сметка дроселите върху капака ли останаха, че не разбрах. според мен , както и според zmeq  по- добре щеше да стане с ел. баласти и защо сложи такива нестандартни лампи , като капака ти позволява и обикновени (ако мястото е 122см. както си писал) , то и 120става, но без държачи и с запоени за лампите жици. Най - добре според мен е, да монтираш две лами Т5 54W - монтажния размер с два водоустойчви държача (те са по голями от обикновенните) е 118см. Всъшност, всичко зависи какво ще гледаш в този аквариум.

[miTko]

Номера с топчето ми хареса! Една малка забележчица - нивелирал си перфектно парчето върху което е топчето, за останалата част - не е много определящо, нали.

[kratun]

Номера с топчето ми хареса! Една малка забележчица - нивелирал си перфектно парчето върху което е топчето, за останалата част - не е много определящо, нали.

Прав си. Но преди да го снимам, топчето беше и на дъното на аквариума, както и на плота встрани от него. Най-ефектно за снимане беше върху разпънката и затова пуснах този кадър. Пък и топчето е по-капризен "нивел", т.е. то може да тръгне във всяка една посока, докато водното мехурче действа само в две посоки и е по-ограничено. Трябва да въртиш инструмента, докато нацелиш отклонението.
: 22.06.2007г 11:11ч

В крайна сметка дроселите върху капака ли останаха, че не разбрах. според мен , както и според zmeq  по- добре щеше да стане с ел. баласти и защо сложи такива нестандартни лампи , като капака ти позволява и обикновени (ако мястото е 122см. както си писал) , то и 120става, но без държачи и с запоени за лампите жици. Най - добре според мен е, да монтираш две лами Т5 54W - монтажния размер с два водоустойчви държача (те са по голями от обикновенните) е 118см. Всъшност, всичко зависи какво ще гледаш в този аквариум.

Да, дроселите останаха върху капака и ще бъдат покрити с оригиналната ламарина от тялото. Ще го покажа в завършен вид, когато съм готов. Първоначално смятах да използвам 3 или 4 лампи на СЕРА с дължина 90 см. и да ги разположа шахматно. Тук е мястото да кажа, че цялото оборудване за аквариума е на СЕРА. Щом тази фирма поддържа този форум, реших, че ще е редно и аз да върна жеста по някакъв начин. Но когато трябваше да стане доставката се оказа, че от този модел лампи има само с размер 105 см и те са с мощност 38W. В Силистра не открих електронни тела с мощност повече от 36W и затова взех дроселни тела за 40W. Тогава стана ясно, че стандарт 105 см няма и затова се наложи модификацията. Според мен се получи добре, но практиката ще покаже. 1220 мм е външният размер на капака, а вътрешния е 1202, колкото е аквариума + 2 мм за да се нахлузи свободно. Показвам всичко това, като нестандартно изпълнение на капак с осветление, защото в другата статия се използваха по-традиционни материали.

[Тони]

Добре де, в крайна сметка какво ще има в тоз аквариум, давай с обзавеждането , че много се проточи работата.

[kratun]

Търпя критика , но с много неща се сблъсквам за първи път, пък и времето ми е кът. Като капак на всичко избрах най-дългият път към това хоби. Можеше да си взема нещо готово още преди два месеца и сега щах да публикувам снимки от развитието на аквариума.
Иначе, обзавеждането е налице. Би трябвало в края около 15.07. да прескоча до Варна. С Malomir отдавна говорим за един набор от Рейнбоу фиш, който да доставя в Силистра. Ама сигурно и на него, както и на Godjiro, му писна да ме чака. Вижда му се края де.

[miTko]

Мда, в къщи се търкаляше някъде голяма лъскава сачма, скоро ще ми трябва. Дръжте се плотове!

[kratun]

ЯЯЯяяя, то изпекло ве!!!!
Светна!

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

ПОЛУсамоделен капак с осветление

грозно в момента, но скоро ще стане красота.
